Anschluss Schalter Öldruck und Neutral

[FuMoto.Rocks]

Hallo zusammen,

ich möchte mich bei euch rückversichern, dass ich das mit der Verkabelung der Schalter für die Kontroll-Leuchten Öldruck und Getriebe Neutral richtig verstanden habe.

Beide schalten gegen Masse. Öldruck Schalter hat nur einen Anschluss und stellt selbst die Masseverbindung her. Neutralschalter unterbricht die Masseleitung und muss somit auf der einen Seite mit Masse (z.B. Getriebe) und auf der anderen Seite mit Masse der Led verbunden werden.

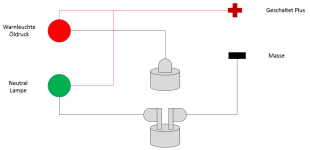

Schaubild anbei.

Stimmt das so?

Danke und Grüße
Frank



[Boxerberndi]

Ja stimmt,

Gruß Bernd



[hg_filder]

Mach noch einen Strich vom Öldruckschalter auf Masse, dann stimmt es komplett.

Hans



[FuMoto.Rocks]

Öldruckschalter ist natürlich elektrisch mit Masse verbunden, aber nicht per Kabel welches verlegt werden muss sondern über den Schalter selbst. Richtig?



[hg_filder]

Öldruckschalter ist natürlich elektrisch mit Masse verbunden, aber nicht per Kabel welches verlegt werden muss sondern über den Schalter selbst. Richtig?

Richtig, mal aber dennoch die Masse an den Schalter.

Hans



[FuMoto.Rocks]

mach ich.

danke euch beiden.



[murks]

Hallo,

ich wollte mal fragen ob es beim Leerlaufschalter egal ist an welche Fahne ich die Masse anstecke...
Ich hab nen /5 Kabelbaum und ein /6 Getriebe.
Bei der /5 schaltet der Leerlaufschalter über den Gewindeanschluss auf Masse Da ich jetzt ein /6 Getriebe habe muss ich also noch irgendwoher ein Massekabel zum Schalter darunterlegen...
Bin mir aber nicht sicher ob es egal ist an welche Fahne ich die Masse anschliesse ...
In meiner Auffassung ist es eigentlich egal - ich hab aber in Erinnerung das mir mal ein Mechaniker gesagt hat "Da musst Du aufpassen wie du den Schalter anschliesst ..."
Wäre nett wenn mir jemand einen Tipp geben könnte !

Vielen Dank

Grüße

Martin



[hg_filder]

Hi,
ja, kannst du beliebig anschliessen.

Hans



[murks]

Super !

Vielen Dank Hans

Grüße

Martin
