Blauer Stecker für SOnderausstattung

[Luggi]

Ich habe an einer ST einen blauen Stecker gefunden.



Leider habe ich keinen Schaltplan für die ST in der Datenbank gefunden.

In dem für die G/S ist dieser Stecker nicht enthalten, in den Schaltplänen für die R45/65 findet sich ein ähnlicher, bei dem aber ein Kabel fehlt.



In dem mir angesichtigen Stecker finde ich braun, rot,grün-schwarz, gelb und weiß.

Für welche Art Sonderausstattung mag der Stecker sein?



[Maxtor1971]

Moin,

vielleicht passt dieser Plan besser?
http://powerboxer.de/images/stories/schalt_wart/schaltplaene/im_12_r65-80-100rs-rt_85-87_schaltplan_e.gif

BZW dieser:
http://powerboxer.de/images/stories/schalt_wart/schaltplaene/im_08_r45_r65_r80st_81_schaltplan.jpg

Nummer 11
Gruß

Matze



[Luggi]

Moin,

vielleicht passt dieser Plan besser?
http://powerboxer.de/images/stories/schalt_wart/schaltplaene/im_12_r65-80-100rs-rt_85-87_schaltplan_e.gif

BZW dieser:
http://powerboxer.de/images/stories/schalt_wart/schaltplaene/im_08_r45_r65_r80st_81_schaltplan.jpg

Nummer 11
Gruß

Matze

Der zweite passt, aber was könnte da ran kommen?



[Maxtor1971]

Also, er hat:
Dauerplus
Masse
Zündungsplus
Abblendlicht
Fernlicht

Könnte also für Zusatzscheinwerfer sein.
Es ist allerdings ein Relikt aus der alten Serie ala RT.
Dort gab es doch Zusatzscheinwerfer, oder?

Für die Monos gab es das hier:
https://www.realoem.com/bmw/de/showparts?id=0457-EUR-12-1984-2472-BMW-R_80_RT&diagId=61_0247

Gruß

Matze



[dreiradbertl]

Servus Luggi,

Da die ST elektrisch nah an der 248 Serie dran ist (Cockpit) hat sie wohl auch diesen Stecker geerbt.

Hier gibt es Kabelbäume für Zusatzscheinwerfer, und ich glaube auch fürs Radio (und nicht zuletzt auch für Behördenzeug, war damals bei meiner französischen Mono-Bulette so...)

BertL



[JIMCAT]

Auch meine Monolever von 1985 hat diesen Stecker.



[ck1]

RT - Erblasten ?!



[JIMCAT]

RT - Erblasten ?!

Aber praktisch.
Hier kann man auch das Navi auf geschaltetes Plus und Minus anschließen.



[boxerhans]

Aber praktisch.
Hier kann man auch das Navi auf geschaltetes Plus und Minus anschließen.

Bei den Monolevern hängen da Radio und/oder Zusatzscheinwerfer dran.
Eben Sonderausstattung und dafür ist dieser Stecker auch gedacht.



[ck1]

Aber praktisch.
Hier kann man auch das Navi auf geschaltetes Plus und Minus anschließen.

Lässt sich aber unterm Tank so schlecht ablesen.

Gruß
Claus



[JIMCAT]

Lässt sich aber unterm Tank so schlecht ablesen.

Gruß
Claus

Würde ich Dir auch glatt zutrauen dass Du das Navi dort montierst.



[Luggi]

Alles klar, dann mach ich da einen Deckel drauf.

Von den Anschlüssen wird nix gebraucht.



[boxerhans]

Alles klar, dann mach ich da einen Deckel drauf.

Von den Anschlüssen wird nix gebraucht.

Da sollte eigentlich ab Werk ein Deckel drauf sein....



[ck1]

Würde ich Dir auch glatt zutrauen dass Du das Navi dort montierst.

Was meinst Du, woher ich das weiss ?

Gruß
Claus



[MM]

Alles klar, dann mach ich da einen Deckel drauf.

Von den Anschlüssen wird nix gebraucht.

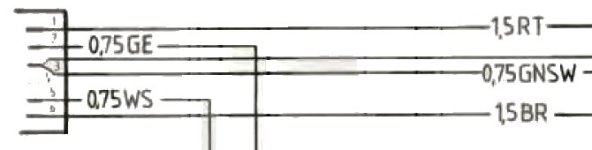

Habs in einem Schaltplan gefunden; Funktionen waren ja schon klar:



[hg_filder]

Der zweite passt, aber was könnte da ran kommen?

Der Stecker war vor allem für die Behördenmaschinen vorgesehen.

Und zum finden des richtigen Schaltplans

Link


Hans



[JIMCAT]



[Detlev]

Die R45 war die erste Maschine mit der Zentralelektrik rechts unterm Tank. Und da sie als Fahrschulmaschine häufig verkauft wurde, hat man dort den Stecker hingelegt, weil direkt darüber bei den Fahrschulmaschinen das Tankfach für z.B. einen Funkemfänger lag. Das Tankfach übrigens genau dort ein eingeschweißtes Röhrchen um Kabel nach unten zu führen.
Die ST hatte das gleiche Cockpit bekommen wie die ST, daher war es einfach und logisch, den Kabelbaum mit zu übernehmen.



[Luggi]

Jetzt interessiert mich aber doch das Gegenstück....

Wie sieht das aus? Bestellnummer? ETK?



[Detlev]

Den Stecker findest Du noch im ETK, das Gehäuse ist aber leider entfallen.



[dreiradbertl]

Jetzt interessiert mich aber doch das Gegenstück....

Wie sieht das aus? Bestellnummer? ETK?

Sieht aus wie der vom Heckkabelbaum... oder die der Lenkerschalter

Bertl



[hg_filder]

Sieht aus wie der vom Heckkabelbaum... oder die der Lenkerschalter

Bertl

Ist das gleiche Format wie bei den Lenkerschaltern. Die Steckertypen hatten wir hier LINK

Hans



[Luggi]

Der Stecker war vor allem für die Behördenmaschinen vorgesehen.

Und zum finden des richtigen Schaltplans

Link


Hans

115 Seiten

aber einen Schaltplan habe ich nicht gefunden.



[hg_filder]

115 Seiten

aber einen Schaltplan habe ich nicht gefunden.

Aaaaalso,
ja, meine Dokus werden immer dicker - tut mir ja auch leid (ist aber auch eine Sau-Arbeit).

Zum Schaltplan

In der Doku Seite 31 Kabelbaum ST

dort steht Schaltplan: 1 244 092.0

Auf Seite 5 steht, wie man die Zuordnung herstellt:

Alle BMW-Schaltpläne finden sich hier (Link 2-ventiler.de):
BMW Elektrische Schaltpläne (Archiv BMW-Group)

Dokument von BMW herunterladen, im Inhaltsverzeichis im Link

Seite 282 R45/65/LS, 80ST 1981, 1983 Basis

Dort findest du den richtigen BMW-Schaltplan.

Leider ist aus rechtlichen Veröffentlichungsgründen keine mir anderer Weg bekannt.


Hans



[Luggi]

Aaaaalso,
ja, meine Dokus werden immer dicker - tut mir ja auch leid (ist aber auch eine Sau-Arbeit).

Zum Schaltplan

In der Doku Seite 31 Kabelbaum ST

dort steht Schaltplan: 1 244 092.0

Auf Seite 5 steht, wie man die Zuordnung herstellt:

Alle BMW-Schaltpläne finden sich hier (Link 2-ventiler.de):
BMW Elektrische Schaltpläne (Archiv BMW-Group)

Dokument von BMW herunterladen, im Inhaltsverzeichis im Link

Seite 282 R45/65/LS, 80ST 1981, 1983 Basis

Dort findest du den richtigen BMW-Schaltplan.

Leider ist aus rechtlichen Veröffentlichungsgründen keine mir anderer Weg bekannt.


Hans

Bei allem Respekt und Verständnis für Deine Arbeit:

Ich habe das Alles nicht verstanden.

Das ist mir zu verschachtelt um das nachzuvollziehen und damit zu verstehen.

Ich kann auch nicht erkennen wo ich da auf der BMW Seite was eingeben kann?



[Strassenkehrer]

Abend allerseits,

für den blauen Stecker gab es eine schwarze Abdeckung, die in diesen eingeclipst wurde.
Leider kann ich diese Kappe im ETK nicht finden. Wenn man einen neuen KB kauft ist sie leider nicht dabei.

Wünsche ein schönes Wochenende allerseits ...
Grüße Ingo



[JIMCAT]

115 Seiten

aber einen Schaltplan habe ich nicht gefunden.

Hallo Matthias

Vielleicht hilf Dir das
Der Schaltplan ist im Bordbuch der ST zu finden.
Stecker Sonderausstattung Nr.11


Belegung von oben nach unten:
Dauerplus
Abblendlicht
Zündungsplus
Fernlicht
Minus



[Luggi]

Danke erst mal an alle.

Ich habe jetzt von Fritz den Teil und einen Gesamtplan ST vorliegen.

Wie man aus dem BMW Archiv eine Schaltplan herunterladen soll oder kann hat sich mir nach wie vor nicht erschlossen. Bin ich zu doof oder zu ungeduldig für.



[Luggi]

Abend allerseits,

für den blauen Stecker gab es eine schwarze Abdeckung, die in diesen eingeclipst wurde.
Leider kann ich diese Kappe im ETK nicht finden. Wenn man einen neuen KB kauft ist sie leider nicht dabei.

Wünsche ein schönes Wochenende allerseits ...
Grüße Ingo

Brauchst Du eine solche Kappe?



Ich habe hier nämlich noch einen kompletten R65 KB rumliegen.



[MM]

... Bin ich zu doof oder zu ungeduldig für.

Sei mal so geduldig, in deinen E-Postkasten zu schauen.
