Drehzahlmesser R 100 CS Anschluss an Lampenträger

[copperhead]

Hallo zusammen,

Gestern habe ich mein Cockpit zerlegt um neue Glühlampen für die Kontollleuchten einzubauen und ich habe auch die Risse an den Gewindebuchsen mit 2 K Klebstoff gefüllt.
Um das ganze besser handeln zu können habe ich die drei Kabel (braun, grün und rot) des Drehzahlmessessers vom Lampenträger abgezogen und mir nicht gemerkt wie die Kabel aufgesteckt waren.

Es gibt ja einen schönen Schaltplan dazu, dachte ich mir und machte mir weiter keine Gedanken.

So,
Leider ist der Drehzahlmesser nicht einzeln im Schaltplan aufgeführt sondern als Bauteil im Lampenträger aufgeführt.

Kann mir jemand sagen welche Kabelfarbe jeweils auf die Pins 8, 10 und 12 kommt.
Ich möchte den Drehzahlmesser nicht abschießen

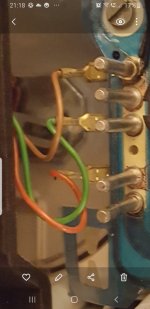

Das angehängte Foto ist nur zum Verstehen, die Kabel sind willkürlich aufgesteckt.

Viele Grüße
Olli



[BMW-Peter]

Servus Olli,
die angehängten Bilder sollten helfen, hoffe ich.

Gruß Peter



[MM]

Wie dargestellt -von oben Braun-Grün-Rot.



[copperhead]

Mensch Peter,

super, vielen, vielen Dank

Da habe ich durch Zufall richtig eingesteckt.
Das ganze habe ich mir gleich im Schaltplan meines WHB vermerkt.

Super

Grüße Olli



[copperhead]

Danke auch MM

Gruß Olli



[MM]

Geholfen hätte dir auch das:
Dabei darf man sich nur nicht verwirren lassen, weil Schaltplus Grün-Schwarz im Kabelbaum ist, aber am DZM Rot.



[copperhead]

Aaah,
ich habe nur unter Schaltpläne geschaut.
