es brennt...das Relais, nicht die Blinker

FrankLivani

FrankLivani

Teilnehmer
Seit
30. Apr. 2015
Beiträge
34
Ort
56626 Andernach
Hallo Jungens und Mädels,

ich habe ein Problem! Meine kürzlich erworbene und nun zur Gänze restaurierte R45, Baujahr 03/1985 blinkt nicht. Um genau zu sein, sie blinkt nicht mehr...
Sie hatte von Anfang an irgend ein Problem mit dem Blinker auf der rechten Seite hinten. Birne getauscht bzw. eine neue Birne brachte da auch keine Lösung. War mir aber egal, da ich eh alles zerlegen wollte. Nach dem Zerlegen und wieder Zusammenbau blinkte dann auch kurzzeitig alles. Sogar der vermaledeite Warnblinkschalter klappte.
Um sicherzugehen, dass die Anzeigenleuchten oben richtig angeschlossen sind, schaltete ich die Warnblinkanlage aus und den Blinker ein. Aber nichts tat sich mehr. Weder die Blinker, noch die Warnblinkanlage klappte. Erst das falsche Relais getauscht (Licht), dann das Drei-Polige Wehrle Relais auseinandergeschraubt (okay, es war durchgeschmort). Ein neues HB-Relais besorgt, angeschlossen und siehe da, es klackte drei Mal und dann ging das Relais in Rauch auf.

Hat irgendwer eine Ahnung, wieso so ein Relais durchschmoren kann? Die Stecker kann ich doch nicht vertauscht haben. Etwas merkwürdig finde ich, dass am Zündschloss ein Pin frei ist und das dazugehörige Kabel (schwarz-grün) weggeklebt ist...

Liebe Dank für die eventuelle Hilfe.

Grüße
Frank

FrankLivani schrieb:
Sie hatte von Anfang an irgend ein Problem mit dem Blinker auf der rechten Seite hinten. Birne getauscht bzw. eine neue Birne brachte da auch keine Lösung. War mir aber egal, da ich eh alles zerlegen wollte. Nach dem Zerlegen und wieder Zusammenbau blinkte dann auch kurzzeitig alles. Sogar der vermaledeite Warnblinkschalter klappte.
Um sicherzugehen, dass die Anzeigenleuchten oben richtig angeschlossen sind, schaltete ich die Warnblinkanlage aus und den Blinker ein. Aber nichts tat sich mehr. Weder die Blinker, noch die Warnblinkanlage klappte. Erst das falsche Relais getauscht (Licht), dann das Drei-Polige Wehrle Relais auseinandergeschraubt (okay, es war durchgeschmort). Ein neues HB-Relais besorgt, angeschlossen und siehe da, es klackte drei Mal und dann ging das Relais in Rauch auf.
Zum Vergrößern anklicken....
Hallo Frank,

nach deiner Beschreibung könnte die wahrscheinlichste Ursache ein Masseschluss im (rechten) Blinkerkreis sein. Ob vorn oder hinten, lässt sich so nicht sagen.

Ob die Todesursache der Blinkgeber Überstrom war, könnte ich mir ansehen. Falls nur eine Leiterbahn abgeraucht ist, wäre evt. sogar eine Reparatur möglich.

Damit ich gleich den richtigen Stromlaufplan erwische:

R45, 03/1985 mit der originalen Warnblinkerweiterung, dreipoliges Blinkrelais

Richtig?

Hi Stefan,

also, verbaut war ein dreipoliges grünes Blinkrelais von Wehrle mit der Nummer 1 244 392. Als das abgeraucht ist, hab ich, in Unwissenheit der größeren Problematik, ein Relais von Herth und Buss verbaut (Nummer 75605148).
Morgen früh zerlege ich mal die Blinker vorne und hinten. Die hatte ich zwar schon auseinander und auch gewissenhaft wieder zusammengebaut, aber man weiss ja nie...

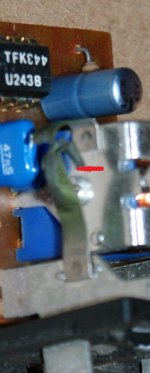

Anbei Bilder der zerstörten Relais. Ich hoffe, du kannst was damit anfangen.

Liebe Grüße
Frank


Anhänge

  • DSC09274F.jpg
    123,4 KB · Aufrufe: 94
  • DSC09274FK.jpg
    58,9 KB · Aufrufe: 84
  • DSC09275.jpg
    130,5 KB · Aufrufe: 83
Abgebrannte Messshunts, also Überstrom. Such mal nach "Wackel-Kurzschlüssen".

Am besten, indem du den Blinkgeber durch eine H4-Birne ersetzt (zwischen Klemme 49 und 49a) und dann an den Leitungen der aktiven Seite wackelst und ziehst. Ist alles ok, leuchten der Glühfaden der H4-Birne und die Blinker beide annähernd gleich "dunkel". Sind die Blinker dunkel und die H4-Birne richtig hell, ist irgendwo auf dem Weg ein Masseschluss.

Viel Erfolg!

Ach so: Der Wehrle-Blinkgeber (der grüne) ist vermutlich reparabel. Wenn du Interesse hast, melde dich mal per PN.

Hallo Stefan und der Rest der Bande,

hab vorhin mal die Tipps umgesetzt. Nachdem ich irgendwann eine H4 Birne gefunden hab (mit einer H7 klappt es nicht so recht!), hab ich mich auf die Suche gemacht und siehe da: sobald ich den vermaledeiten Warnblinkschalter betätige, brennt die H4 Birne lichterloh...

Könnte der Schalter die Ursache sein?

Grüße
und vielen lieben Dank für die Hilfe...

Frank

FrankLivani schrieb:
sobald ich den vermaledeiten Warnblinkschalter betätige, brennt die H4 Birne lichterloh...
Zum Vergrößern anklicken....
Das deutet darauf hin, dass dann ein Masseschluss entsteht.
Schaung mer mal:


(4) ist der Warnblinkschalter, (6) der Blinkgeber.

Blinkerschalter und Warnblinkschalter sind parallel geschaltet.

Klemme 49a des Blinkgebers geht über eine grün-gelbe Leitung zum Mittenkontakt des Blinkerschalters am Lenker und zu Klemme 49a des Warnblinkschalters.

Die Leitungen zu den Blinkern (rechts: blau-schwarz, links: blau-rot) sind an den Klemmen "R" und "L" des Blinkerschalters und des Warnblinkschalters angeschlossen.

Der Blinkerschalter legt wahlweise eine Seite an den Blinkgeber, der Warnblinkschalter beide.

Damit können wir einen Masseschluss in den Blinkerkreisen ausschließen, denn beim Betätigen des Blinkerschalters passiert ja nichts schlimmes.

Der Warnblinkschalter legt aber noch einen Verbraucher an Klemme 49a: Seine Beleuchtung.

Diese (kleine) Glühbirne liegt einseitig auf Masse (Klemme 31, braun) und wird aus zwei Quellen versorgt:
a) Über einen im Schalter eingebauten Vorwiderstand aus Klemme 15 (+12V nach Zündschloss, abgesichert). Dadurch leuchtet sie schwah, sobald die Zündung angeschaltet ist (Findehilfe).
b) Nach dem Betätigen des Warnblinkschalters ist sie direkt mit Klemme 49a verbunden und leuchtet mit den Blinkern mit (Kontrolle).

Denkbar ist, dass da im Schalter ein Masseschluss entsteht.

Klemm am Warnblinkschalter Klemme 15a und Klemme 31 ab und schau mal, was dann passiert.

Nachtrag: Bei einem solchen Masseschluss könnte dann auch die Diode (7) Schaden genommen haben. Das kannst du aber anschließend prüfen.

Zuletzt bearbeitet:
Ich habe es nicht mehr so gegenwärtig aber als ich in meine R65 die Warnblinkanlage nachgerüstet habe war im original BMW Kabelbaum zwei Pins. in einem der Stecker vertauscht. Der Einbausatz war damals direkt von BMW gekauft. Ich würde mal die Belegung aller Stecker nachprüfen!

Viele Grüße

Daniel

Hallo Jungs,

ich habe die Zeit bis zum Eintreffen der neuen Reifen genutzt, dem Fehlerstromteufel weiter auf die Schliche zu kommen.

Folgendes habe ich gemacht.
Aus dem Stecker, der an den Warnblinkschalter gesteckt wird, das Blau-Gelbe Kabel (bzw. den Pin), das/der zur Klemme 15a führt, entfernt und dann isoliert zur Seite gehangen --> keine Änderung
Aus dem Stecker das braune Kable bzw. den Pin entfernt ---> keine Änderung

Nachdem ich also jeweils die Kabel entfernt habe ich die Zündung angemacht und den Blinker betätigt. Das funktioniert weiterhin gut. Sobald ich aber den Warnblinkschalter hineindrücke, leuchtet die H4 doch sehr hell auf...

Grüße
Frank

P.S.: Das Forum und die Leute hier sind echt klasse! Danke für die Hilfe!

FrankLivani schrieb:
Aus dem Stecker, der an den Warnblinkschalter gesteckt wird, das Blau-Gelbe Kabel (bzw. den Pin), das/der zur Klemme 15a führt, entfernt und dann isoliert zur Seite gehangen --> keine Änderung
Aus dem Stecker das braune Kable bzw. den Pin entfernt ---> keine Änderung
Nachdem ich also jeweils die Kabel entfernt habe ich die Zündung angemacht und den Blinker betätigt. Das funktioniert weiterhin gut. Sobald ich aber den Warnblinkschalter hineindrücke, leuchtet die H4 doch sehr hell auf...
Zum Vergrößern anklicken....
Liegt das Gehäuse des Warnblinkschalters auf Masse? (Kontakt zum Rahmen, Lenker etc.)

Falls ja, bau ihn mal aus und wiederhole den Test, ohne jeglichen Massekontakt (das Kabel Klemme 31 natürlich auch abtrennen).

Ist dann Ruhe, ist im Schalter was kaputt.

Hallo Allerseits,

der Schalter hat, soweit ich das erkennen kann, keinen "anderen" Kontakt zur Masse. Man klemmt das Dingen ja in die Prallplatte rein. Er hing auch die ganze Zeit ohne jeglichen Kontakt mit Rahmen etc. frei in der Luft.
Habe aber jetzt mal das Zündschloss in die Halterung geschraubt. Vielleicht braucht das Dingen ja "Masse"....hat sich aber nix geändert....

Grüße
Frank

Dann muss da irgendwas anders sein, als im Serienstand. Was die weitere Unterstützung schwierig macht.

Ich könnte dir per E-Mail den Auszug aus den Stromlaufplänen senden, damit du vergleichen kannst. Wäre das was?

Hi Stefan,

sei so nett und mach das Bitte....dann versuche ich mal dem Fehlerstrom hinterherzusuchen...

Vielleicht hat Daniel ja recht und da is was vertauscht....

Grüße
Frank
