Kann mir jemand sagen welche Kabel noch auf die Relais kommen

[Mittelbau]

Hallo Boxergemeinde,

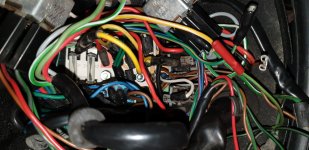

bin gerade am herrichten einer R 100 RT Baujahr 83 und habe aktuell gerade ein Problem mit der Lichtverkabelung. Der Vorgänger hatte hier schonmal Hand angelegt und somit war Verkabelung nicht mehr im Originalzustand. Leider passen auch die Schaltpläne die ich im Netz gefunden habe nicht zu meiner Ausführung. Kann mir jemand einen Tip geben welche Kabel noch auf die Relais die im Bild gekennzeichnet sind kommen.

Danke und Gruß
Armin



[Detlev]

Das dürften keine Originalrelais sein, den Bastelverhau würde ich komplett zerlegen und dann anhand des Originalschaltplans wieder zusammen fügen.



[hg_filder]

Schaltplan

[h=3]BMW Elektrische Schaltpläne (Archiv BMW-Group)[/h]Seite 342 R80/100/RT/RS 1981 Basis

Ohne zu wissen, um welches Relais es sich handelt, kann man das aus der Ferne nicht sagen. Ausbauen und Typen posten.

[h=3]Teilekunde Relais[/h]

Hans



[Euklid55]

Das dürften keine Originalrelais sein, den Bastelverhau würde ich komplett zerlegen und dann anhand des Originalschaltplans wieder zusammen fügen.

Hallo,

das geht zumindest am schnellsten und funktioniert nachher.

Gruß
Walter
