max. Beugewinkel Kardan

remsper

remsper

Aktiv
Seit
19. Dez. 2007
Beiträge
1.053
Ort
Hechingen
Hallo Zusammen,

wo sind denn die Gelenkwellenexperten ;)? Es gibt ja den ein oder anderen Einbau eines 2V Motors in einen R75 Starrahmen - z.b. diesen hier http://ic.pics.livejournal.com/novser/21754869/523038/523038_600.jpg

Dabei läuft die Kardanwelle zwangsläufig immer mit einem bestimmten, gleichbleibenden Beugewinkel. ist dadurch eigentlich mit einer verringerten Haltbarkeit des Kardangelenks zu rechnen bzw. bis zu welchen Winkel würde das mit einer halbwegs vertretbaren Haltbarkeit noch funktionieren?

Für sachdienliche Hinweise schon mal vielen Dank im voraus ;)

Gruß, Michael

Zuletzt bearbeitet:
Wie ist das mit der Größe? Benötigt so ein homokinetisches Gelenk nicht mehr Platz?

Läuft das beim Yammerhammer in Fett oder Öl?

Luggi schrieb:
Wie ist das mit der Größe? Benötigt so ein homokinetisches Gelenk nicht mehr Platz?


Läuft das beim Yammerhammer in Fett oder Öl?
Zum Vergrößern anklicken....
Offensichtlich braucht das nicht mehr Platz als ein Kreuzgelenk.
Wie das geschmiert ist, weiß ich nicht, man kommt nicht dran und muss da auch nicht bei.

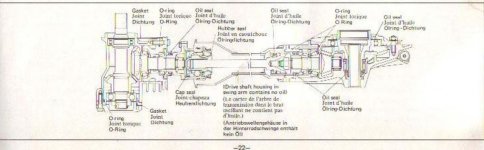

Links als erstes das Winkelgetriebe am Getriebeausgang, dann das Kugelgelenk, dann die Kardanwelle und rechts das Hinterachsgetriebe.
Wurde damals bei Getrag gebaut...

Euklid55 schrieb:
Hallo,

bei der BMW ist es nur ein halbes Kardangelenk. Das kann max. 45° Winkel. Lebensdauer wie bei den ersten frontgetriebler PKWs. Läuft unrund und das Getriebelager wird zuerst kaputt gehen.
Zum Vergrößern anklicken....

Hallo Walter,

stimmt, hätte mir als Paraleverfahrer auch einfallen müssen. Laut dem Link aus dem Beitrag weiter unten hatten die paralever wohl max. 20° und lagen damit bekanntermaßen schon am Limit bzgl. des Getriebelagers. Weis jemand, wie das bei den Monolever und noch älteren Modellen ausschaut? 10-15° Knickwinkel brauche ich schon, sonst wird das nix. Oder es müßte mir jemand ein Getriebe so umbauen, das die Abtriebswelle 5cm tiefer liegt :D.

Das mit dem Gleichlaufgelenk (was ist ein yammerhammer?) hört sich interessant an, aber gehe mal davon aus, das es da nix für die 2V Kühe gibt?

Gruß, Michael

Hallo,

mein Guru hatte in seine R 75 einen R 75/5-Motor verpflanzt und ist damit bis ins hohe Alter weite Strecken gefahren, besser und problemloser als mit dem Originalaggregat.
Die Maschine steht jetzt bei irgend so einem Militaria-Freak, soviel ich weiß.
Wohlgemerkt, er hatte den Motor verpflanzt; Getriebe und Antrieb waren original.

VG, André

alsterboxer schrieb:
Hi Walter, meinst Du mit "KW Verzahnung in der Welle" einen Längenausgleich?
Zum Vergrößern anklicken....

Hallo,

ja, bei 30° Knickwinkel wird die Welle zwischen den Gelenken um rund 15% länger. Es ist suboptimal den Längenausgleich zwischen die beiden Kreuzgelenke zu legen. Bei den heutigen PKWs wird der Längenausgleich am Getriebe gemacht. Ich würde mir mal eine Antriebswelle von einem Polo o. Ä. ansehen.

Gruß
Walter

Hallo,

ja, zumindest der theoretischen Teil. Danach kam noch der Kettenantrieb. Leider hat die Urform, das Bremsen über die Kette der Blaukittel nicht abgenommen.
Ziel war es die Brems- und Antriebskräfte von Hinterrad los zu werden, die den Federweg meist nachhaltig negativ beeinflussen.

Gruß
Walter

remsper schrieb:
Weis jemand, wie das bei den Monolever und noch älteren Modellen ausschaut? 10-15° Knickwinkel brauche ich schon, sonst wird das nix.
Zum Vergrößern anklicken....

Da das anscheinend niemand wußte hab ich das mal optisch selbst ermittelt :D. Ist doch weniger als ich dachte, durch den gekippten Motor sind es nur ca 8°. Das wird auf jedenfall knapp - müßte also den Motor auch etwas kippen, was mir aber optisch nicht so gefällt (und beim Gespann eh nicht nötig ist), ausserdem wird man dann nicht mehr an den Ölfilter rankommen.

Son Gleichlaufgelenk für die 2V gibts nirgends;)?

Gruß, Michael


Anhänge

  • knickwinkel.jpg
    106,1 KB · Aufrufe: 57
Hallo,

10° sind kein Problem. Eine Welle kann man sich nach eigenen Vorstellungen bauen lassen. Die Schwierigkeit ist, das der Drehpunkt vom Gelenk mit dem Drehpunkt der Schwinge auf einer Ebene liegen. Sonst geht es mit dem halben Kardangelenk nicht.

Gruß
Walter

Michael,
15 Grad gehen fuer ein Kreuzgelenk. Egal, ob du mit einem oder zwei Kreuzgelenken arbeitest, ein Schiebestueck fuer den Laengenausgleich brauchst du in jedem Fall.

@Walter: Bei jeder Industriegelenkwelle sitzt das Schiebestueck zwischen den Gelenken, bei jeder LKW-Kardanwelle auch.

Gleichlaufgelenk ist noch besser, vielleicht kannst du eines von Audi oder VW adaptieren.

Viele Gruesse
Frank

Franky88 schrieb:
Gleichlaufgelenk ist noch besser, vielleicht kannst du eines von Audi oder VW adaptieren.
Zum Vergrößern anklicken....
...oder Yamaha (Getrag).
Die bekommt man in der Bucht manchmal zusammen mit Schwinge, Kardanwelle und Hinterachsgetriebe für bummelig 30€. Die Dinger gehen nicht kaputt, daher besteht da keine Nachfrage. Schade, dass die das HAG links hatten...

Franky88 schrieb:
Michael,
15 Grad gehen fuer ein Kreuzgelenk. Egal, ob du mit einem oder zwei Kreuzgelenken arbeitest, ein Schiebestueck fuer den Laengenausgleich brauchst du in jedem Fall.

@Walter: Bei jeder Industriegelenkwelle sitzt das Schiebestueck zwischen den Gelenken, bei jeder LKW-Kardanwelle auch.

Gleichlaufgelenk ist noch besser, vielleicht kannst du eines von Audi oder VW adaptieren.
Zum Vergrößern anklicken....

Hallo,

ein Gleichlaufgelenk von einem Corrado VR6 hatte ich einmal auseinander. Das sah richtig gut und stabil aus. Den Längenausgleich kann man sich dann sparen. Bei einem R4 Bj. 62 war alles viel einfacher und hat nicht gehalten.
Was mir immer noch nicht klar ist, soll der Beugewinkel wegen des Federweges erhöht werden oder was sonst?

Gruß
Walter

Euklid55 schrieb:
Was mir immer noch nicht klar ist, soll der Beugewinkel wegen des Federweges erhöht werden oder was sonst?
Zum Vergrößern anklicken....

Hallo Walter,

da verweise ich auf meinen ersten Beitrag ;). Es geht um den Einbau eines 2V HAG und Motor/Getriebe in einem Starrahmen, also sowas wie dieses Projekt hier http://ic.pics.livejournal.com/novser/21754869/523038/523038_600.jpg

Dabei läuft die Kardanwelle zwangsläufig immer in einem gleichbleibenden Beugewinkel und da frage ich mich, ob dadurch die Lebensdauer von Gelenk/Getriebeausgangslager womöglich abnimmt und man das mit einem verringertem Beugewinkel kompensieren müßte.

Gruß, Michael

Hallo,

das Problem dürfte die Schmierung der hinteren Glocke sein. Empfehlenswert ist eine Vergleich mit einer Gradwegfederung hinten. Die Fahreigenschaften sind unter der Gürtellinie von so einem Starrahmen. :entsetzten:

Gruß
Walter
