Steckachse

[MM]

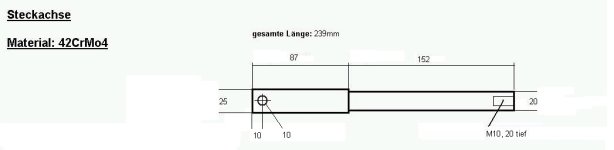

Ich habe eine Maßskizze von einer vorderen Steckachse gefunden.
Um die eindeutig Modellen zuordnen zu können, bräuchte ich eure Hilfe:



Bis einschl. /7 gabs 14- und 17mm-Achsen; die ersten Monolever-Modelle hatten auch noch 17er Achsen. Alles, was danach kam, kenne ich mit 25er Durchmesser. Wo gehört das obige Exemplar dann hin?



[JIMCAT]

Hallo Michael
Das ist die Steckachse der Strassenmonolevermodelle ab 1985.



[MM]

Dachte ich zunächst ja auch, aber die haben doch Lager 6005 drin (25er Welle).



[Strassenkehrer]

Hallo Michael
Das ist die Steckachse der Strassenmonolevermodelle ab 1985.

....und die sind doch baugleich mit denen der GS und R-Paralevermodelle.
Wenn ich morgen früh dran denke mess ich mal nach.

Gute Nacht und raus....
Ingo



[MM]

Ein Blick in den ETK zeigt die Buchse (Nr. 2).
Sind da die beiden Lager aufgezogen?
Ich habe ein solches Rad noch nicht zerlegt...



[hubi]

Nein, das ist eine Abstandshülse, die zwischen den Lagern in der Nabe sitzt. Die beiden eingezeichneten Ringe auf der Hülse dienen als Zentrierhilfe. Hat einfach nur den Zweck, daß die beiden Lagerinnenringe gegeneinander abgestützt werden, damit keine axiale Vorspannung auftreten kann, wenn man die Achse anzieht.



[JIMCAT]

Hallo Michael
Das ist die Steckachse der Strassenmonolevermodelle ab 1985.

Muss mich korrigieren.Stimmt nicht.
Ich glaub ich brauch ne neue Brille.
Habe nun noch mehr Mist geschrieben und wieder gelöscht.
Ich glaub ich geh nun besser ins Bett.



[MM]

Ich habe mir von etlichen Modellen die Lagergrößen angeschaut. Finde da aber nix mit d=20.



[hubi]

D-20 wäre z.B. Hinterrad F 650 ab 93.



[MM]

Also definitiv nix 2V ?



[hubi]

Mir ist so eine Achse vom 2V nicht bekannt. Ich schau mir morgen mal die der F 650 an



[Strassenkehrer]

Morgen zusammen,
ich hab noch mal gemessen das ist keine R 100/80 GS/R oder R 65/80/100 RT/RS-Achse.
Aber das wusstet ihr ja schon

Schönes Wochenende wünscht ...
Ingo



[GdG]

Moin,

ich messe heute Abend noch mal die Länge gegen, aber das sieht sehr nach 'ner älteren KTM Achse aus.
Die gab es je nach Baujahr und Gabel in der Machart in 17, 20, 22 und 26mm.

Grüße Jörg.
