Zündmarkierungen und Schwungscheiben

hg_filder

hg_filder

Administrator
Teammitglied
Seit
13. Feb. 2010
Beiträge
34.653
Ort
Filderstadt
15.06.2016: Thementitel geändert von "Suche: Schwungscheibenbilder" -> "Zündmarkierungen und Schwungscheiben"

Hallo,
ich suche Bilder von Schwungscheiben, auf denen die Markierungen für die Zündung zu sehen sind, so wie auf diesem hier:


Wer welche hat, bitte einstellen (natürlich nur, wenn ich sie verwenden darf ...).

Wenn ich die Doku in der DB richtig verstanden habe, gibt es 4 verschiedene:
  1. 246 /5, /6 "alt", 93 Zähne (schwerer Schwung)
  2. 247 /6 "neu", /7, 111 Zähne (schwerer Schwung)
  3. 248 kleine Boxer, 111 Zähne (schwerer Schwung)
  4. 247-x /7,mono, para, 111 Zähne (leichter Schwung)


Hans

Zuletzt bearbeitet:
AW: Suche: Schwungscheibenbilder

Doppelzünder schrieb:
...ein Schwungscheiben-Terrarium!
Bin mir da allerdings nicht sicher, ob die Fläche für die Anzahl der Schwungscheiben nicht etwas zu klein ist - wenn das 'mal nicht Ärger mit dem Schwungscheibenschutzbund gibt...


VG,
DZ
Zum Vergrößern anklicken....
klarer Fall von unwürdiger Unterbringung!
Was sich manche erlauben....tz tz tz
;)
GRüße
Karl

AW: Suche: Schwungscheibenbilder

  1. 246 /5, 93 Zähne (schwerer Schwung)
  2. 247 /6, /7, 111 Zähne (schwerer Schwung)
  3. 248 kleine Boxer, 111 Zähne (schwerer Schwung)
  4. 247-x /7,mono, para, 111 Zähne (leichter Schwung)
Zum Vergrößern anklicken....

Bei den /6+/7 Typen wurde bei den /7 ein Zahn mehr verbaut. Mit Änderung des Anlasserritzel.
Manfred

AW: Suche: Schwungscheibenbilder

Die Änderung der Zähnezahl erfolgte im Lauf der Reihe /6 zum Modelljahr 75. Die vorherigen /6 hatten wie die /5 noch die 93er Schwungräder.
Zum Vergrößern anklicken....

Die meinige 90/6 Bauj. 05.1975 hatte noch die 93er Schwungscheibe.
Manfred

AW: Suche: Schwungscheibenbilder

@ Hans,
BMW hat ja nicht nur die Schwungscheibenmarkierungen+ Gewicht sondern auch den Fliehkraftregler mit geändert.
Mit der Einführung des Bleifrei und davor gab es schon einige Änderungen.
Kannste die nicht miteinander verkuppeln?
Manfred

AW: Suche: Schwungscheibenbilder

Euklid55 schrieb:
Hallo,

leider ist es im meinem Lager nicht so hell.
Anhang anzeigen 151724Anhang anzeigen 151725

Gruß
Walter
Anhang anzeigen 151726Anhang anzeigen 151727Anhang anzeigen 151728Anhang anzeigen 151729Anhang anzeigen 151730
Zum Vergrößern anklicken....

Hallo,

von links nach rechts.
Schwungscheibe /5 erste Version "F"=36° v. OT. , Bild 2+3 Schwungscheibe 248 erste Version, Bild 4 /6 und Bild 5 /7.

Die Schwungscheibe 248 fahre ich in der /5 und das klacken vom 4 Gang Getriebe ist fast weg.

Gruß
Walter

AW: Suche: Schwungscheibenbilder

Euklid55 schrieb:
Hallo,

von links nach rechts.
Schwungscheibe /5 erste Version "F"=36° v. OT. , Bild 2+3 Schwungscheibe 248 erste Version, Bild 4 /6 und Bild 5 /7.

Die Schwungscheibe 248 fahre ich in der /5 und das klacken vom 4 Gang Getriebe ist fast weg.

Gruß
Walter
Zum Vergrößern anklicken....

Topp & Danke!!!

Hans

AW: Suche: Schwungscheibenbilder

Blue QQ schrieb:
@ Hans,
BMW hat ja nicht nur die Schwungscheibenmarkierungen+ Gewicht sondern auch den Fliehkraftregler mit geändert.
Mit der Einführung des Bleifrei und davor gab es schon einige Änderungen.
Kannste die nicht miteinander verkuppeln?
Manfred
Zum Vergrößern anklicken....

Ich geb mal mein Bestes. Im ersten Schritt muss ich, nachdem mich schon einige Leute darauf hingewisen haben, diese Anleitung mal ergänzen. Ich kenne mich ja nur einigermassen mit den letzten Modelle aus.
Ansonsten wollte ich mich mal mit der Zündung auseinandersetzen: Die besten Basis zum verstehen ist dann die Schwungscheibe ...

Hans

AW: Suche: Schwungscheibenbilder

Hat noch jemand Bilder vom leichten Schwung und den Markierungen? Danke

Hans, der Sammelwütige

AW: Suche: Schwungscheibenbilder

So,
vier Varianten (vo. links nach rechts): /5, /6, /7, leichter Schwung



Passt?

Hans

AW: Suche: Schwungscheibenbilder

Wenn ich das mit dem Bildchen vergleiche, dass ich mal gemacht habe, sind wir wohl auf gleicher Linie.


AW: Suche: Schwungscheibenbilder

Hi,
d.h. das linke entspricht der Angabe von Walter der /5, das rechte der späteren Modelle?

Hans

AW: Suche: Schwungscheibenbilder

MM schrieb:
Ja, das war der Anlass.
Aber Walters Angabe kann nicht stimmen.
Die /5 hatte anfangs 40° (!) und wurde dann auf 34 zurückgenommen (s. Anhang).
Zum Vergrößern anklicken....

Nach meinen Informationen kam die Rücknahme des Zündzeitpunktes erst mit der /6 Reihe. /5 hatte nur einen Schwung, und es müssten (aus dem Kopf) 39° gewesen sein: 9° bei spät und 15° Verstellung des Fliehkraftreglers (=NW) = 30° KW. Letzteres aber mit Vorbehalt - kein Zugriff auf meine Unterlagen im Moment.

Der Grund für die Rücknahme des ZZP war die schlechter werdende Qualität des Benzins - das Zeugs klingelte fürchterlich. Der Grund für die schlechtere Qualität war die Verknappung des Öls - "Erste Ölkrise" und die war bekanntlich im Herbst 73 aufgrund des Jom-Kippur-Krieges (begann 6.10.73), da lief /6 schon.

Hallo,
ich hab mal den Titel geändert.

Frage: Wenn die Gradmarkierung "F" auf den Schwungscheiben lt. BMW-Info von 40 Grad auf 34 Grad versetzt wurden, des weiteren der Verstellbereich des Fliehkraftregler auch angepasst wurde, so müsste es doch ein Problem mit den Paarungen Schwungscheiben/Fliehkraftregler geben, wenn man den Früh-Bereich zur Kontrolle abblitzen wollte. Oder mach ich da einen Denkfehler? Bei einer statischen Kontrolle fällt das sicherlich nicht auf.

Hans

hg_filder schrieb:
Hallo,
ich hab mal den Titel geändert.

Frage: Wenn die Gradmarkierung "F" auf den Schwungscheiben lt. BMW-Info von 40 Grad auf 34 Grad versetzt wurden, des weiteren der Verstellbereich des Fliehkraftregler auch angepasst wurde, so müsste es doch ein Problem mit den Paarungen Schwungscheiben/Fliehkraftregler geben, wenn man den Früh-Bereich zur Kontrolle abblitzen wollte. Oder mach ich da einen Denkfehler? Bei einer statischen Kontrolle fällt das sicherlich nicht auf.
Zum Vergrößern anklicken....

Hallo,

das ist früher nur keinem aufgefallen. Da war man froh wenn der Zündkontakt auf "S" aufging.

Eine Zündpistole war vor 40 Jahren Bosch Werkstätten vorbehalten.

Gruß
Walter

Das rechte Bild entspricht der Scheibe in meiner R60/7 aus 05/1977.
Allerdings ist das "S" mittig auf dem Scheibenrand eingeschlagen und der Strich geht somit mitten durch das "S" hindurch, teilt es in 2 Hälften.

attachment.php

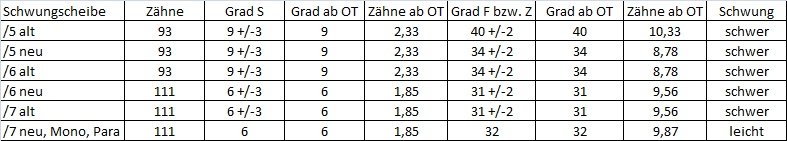

Hab mal die verscheidenen Scheiben und deren zugehörenden Winkel eingetragen. Fehler?



Hans

Erst mal großes Lob an die Arbeit die du dir machst!

Frage zur 5er Scheibe. Diese hat ja nur einen Strich oberhalb vom Buschstaben "S"!
Die Werkstattanleitung ist da etwas widersprüchlich, was die Ermittlung der Position des statischen Zündzeitpunktes (9°) angeht.
Liegt dieser nun am Strich oder am Buchstaben "S" an?

bayernlusche schrieb:
Erst mal großes Lob an die Arbeit die du dir machst!

Frage zur 5er Scheibe. Diese hat ja nur einen Strich oberhalb vom Buschstaben "S"!
Die Werkstattanleitung ist da etwas widersprüchlich, was die Ermittlung der Position des statischen Zündzeitpunktes (9°) angeht.
Liegt dieser nun am Strich oder am Buchstaben "S" an?
Zum Vergrößern anklicken....

Hi,
wenn ich das alles richtig interpretiere, ist entweder der Punkt oder eben der Strich, jedoch nie der Buchstabe die Markierung.

Hans
