Zuordnung der 4 Kabel brauche Hilfe

[Frank.F]

Hallo an die Elektriker.
Kann mir jemand die Kabel zuordnen?
Der Stecker orginal GS Bj 88 auf ein Zubehör Drehzahlmesser.

Kabelfarben am Stecker
Braun
Grau-schwarz
Grün-schwarz
Schwarz

Symbole auf Drehzahlmesser
+ plus
- minus
L (Licht? )
S ( Drehzahl? )

Vielen Dank für eure Hilfe.
Mfg Frank



[Strassenkehrer]

Tach Frank,

in der gibt es ein Dok, welches vielleicht deine Frage beantwortet.

Viel Erfolg/Spass beim Basteln ...



[hg_filder]

[TABLE="class: grid, width: 500"]
[TR]
[TD]Kabelfarben am Stecker[/TD]
[TD]Symbole auf Drehzahlmesser[/TD]
[/TR]
[TR]
[TD]Braun[/TD]
[TD]- minus[/TD]
[/TR]
[TR]
[TD]Grau-schwarz [/TD]
[TD]L (Licht? ) -> Light[/TD]
[/TR]
[TR]
[TD]Grün-schwarz[/TD]
[TD]+ plus[/TD]
[/TR]
[TR]
[TD]schwarz
[/TD]
[TD]S ( Drehzahl? ) -> Signal[/TD]
[/TR]
[/TABLE]

Hans



[Strassenkehrer]

[TABLE="class: grid, width: 500"]
[TR]
[TD]Kabelfarben am Stecker[/TD]
[TD]Symbole auf Drehzahlmesser[/TD]
[/TR]
[TR]
[TD]Braun[/TD]
[TD]- minus[/TD]
[/TR]
[TR]
[TD]Grau-schwarz [/TD]
[TD]L (Licht? ) -> Light[/TD]
[/TR]
[TR]
[TD]Grün-schwarz[/TD]
[TD]+ plus[/TD]
[/TR]
[TR]
[TD]Grün-schwarz[/TD]
[TD]S ( Drehzahl? ) -> Signal[/TD]
[/TR]
[/TABLE]

Hans

Tach Hans,
Kabelfarben am Stecker 2x Grün-schwarz und kein schwarz,



[hg_filder]

Tach Hans,
Kabelfarben am Stecker 2x Grün-schwarz und kein schwarz,

Hab es geradse gesehen gehabt und geändert (Kopierfehler).

Hans



[Strassenkehrer]

Tach Hans,

habe mir mal das von mir verlinkte Dok aus der DB angesehen. Ist es richtig das dort die Kabelfarbe für die Masse mit brsw (braun-schwarz) angegeben ist.
Der Kabelbaum aber ein braunes Kabel für die Masse hat.



[Frank.F]

[TABLE="class: grid, width: 500"]
[TR]
[TD]Kabelfarben am Stecker[/TD]
[TD]Symbole auf Drehzahlmesser[/TD]
[/TR]
[TR]
[TD]Braun[/TD]
[TD]- minus[/TD]
[/TR]
[TR]
[TD]Grau-schwarz [/TD]
[TD]L (Licht? ) -> Light[/TD]
[/TR]
[TR]
[TD]Grün-schwarz[/TD]
[TD]+ plus[/TD]
[/TR]
[TR]
[TD]schwarz
[/TD]
[TD]S ( Drehzahl? ) -> Signal[/TD]
[/TR]
[/TABLE]

Hans

Herzlichen Dank
Top ---' das ging fix

Danke auch an die anderen



[hg_filder]

Tach Hans,

habe mir mal das von mir verlinkte Dok aus der DB angesehen. Ist es richtig das dort die Kabelfarbe für die Masse mit brsw (braun-schwarz) angegeben ist.
Der Kabelbaum aber ein braunes Kabel für die Masse hat.

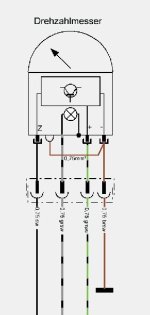

Anhang anzeigen 316194

braun-schwarz wäre ein Masseseitiger Schalter/Sensor notwendig. Für den DZM wird aber ein echter Masseanschluss für Licht und Instrument benötigt, d.h. es sollte braun sein.

Hans



[hg_filder]

Habe nochmal bei BMW direkt nachgesehen: braun wäre richtig, habe Thilo angeschrieben. Kopierfehler, wie bei mir ...



Hans



[Strassenkehrer]

Habe nochmal bei BMW direkt nachgesehen: braun wäre richtig, habe Thilo angeschrieben. Kopierfehler, wie bei mir ...

Anhang anzeigen 316201

Hans

Fehler sind dazu da um beseitigt zu werden.

Wünsche einen schönen Samstagabend ...



[hg_filder]

Update: Thilo hat eine Wochenendschicht eingelegt und die Datei korrigiert.

https://forum.2-ventiler.de/vbboard...e-R-80-R100-GS-ab-Bj-1988&p=805278#post805278

Gruss Hans



[Luggi]

Update: Thilo hat eine Wochenendschicht eingelegt und die Datei korrigiert.

https://forum.2-ventiler.de/vbboard...e-R-80-R100-GS-ab-Bj-1988&p=805278#post805278

Gruss Hans

Das hat Thilo sehr gut gemacht!

Vielen Dank.



[Strassenkehrer]

Das hat Thilo sehr gut gemacht!

Vielen Dank.

Danke!
